Beschrijving Gigabyte B550 AORUS ELITE V2 moederbord AMD B550 Socket AM4 ATX

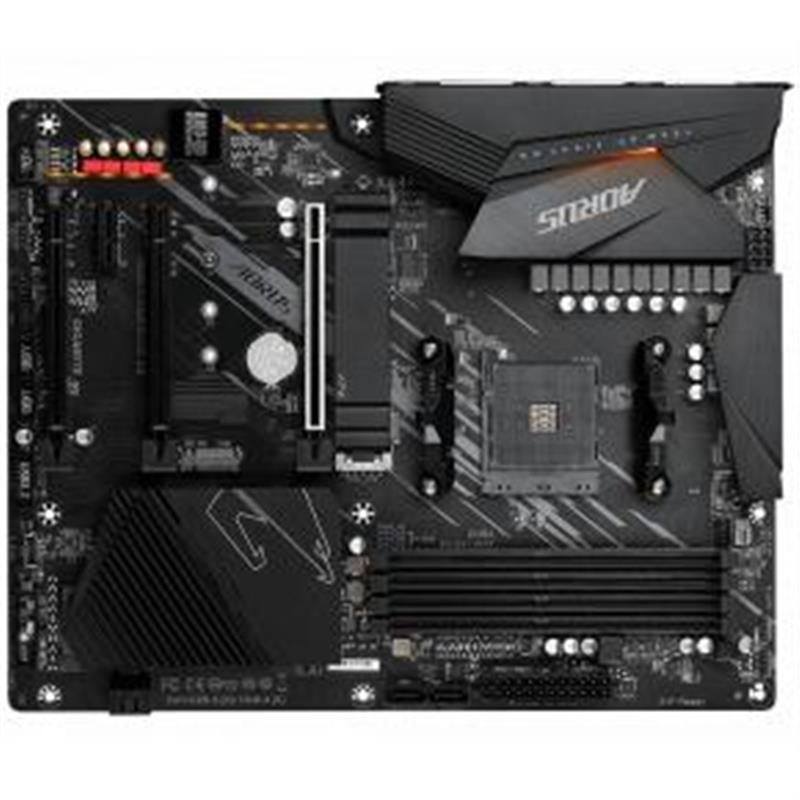

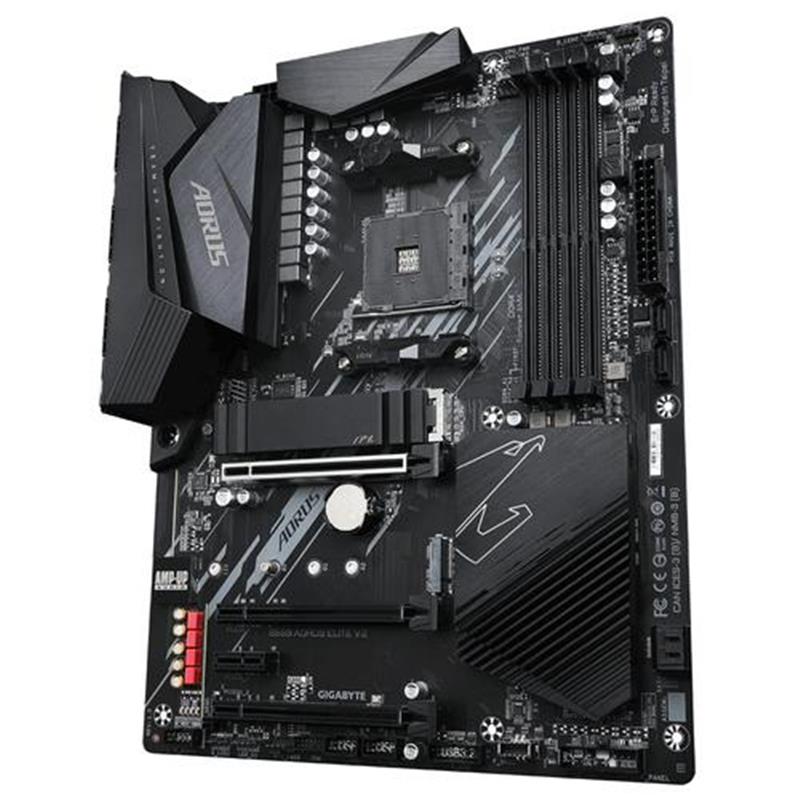

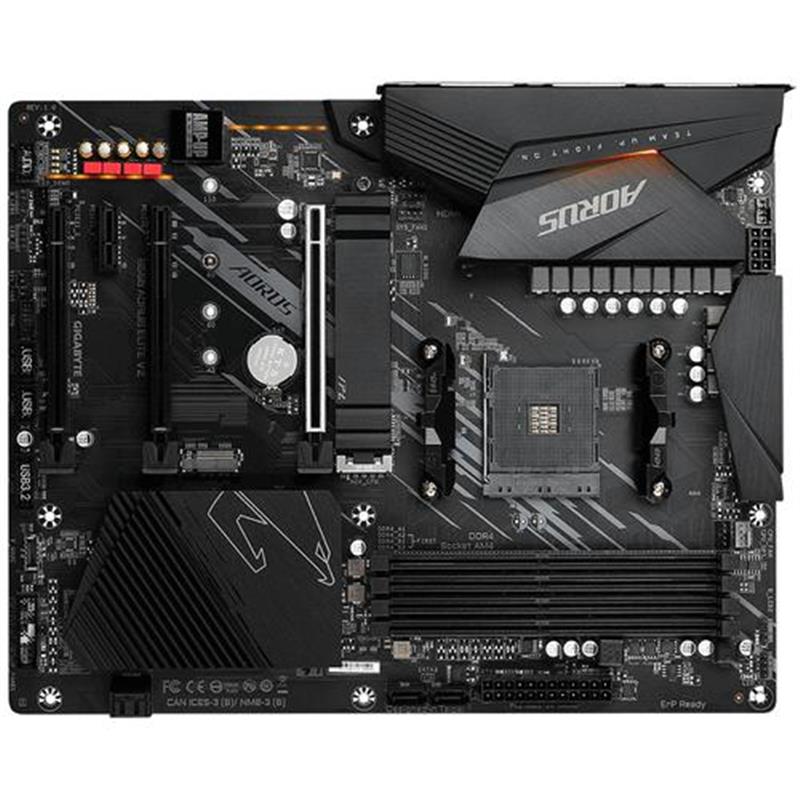

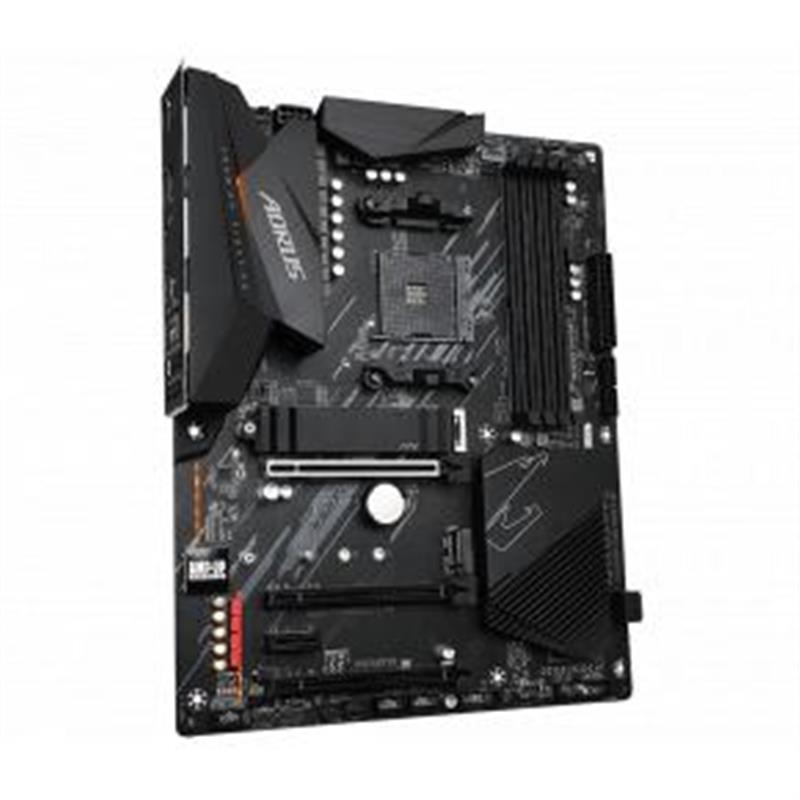

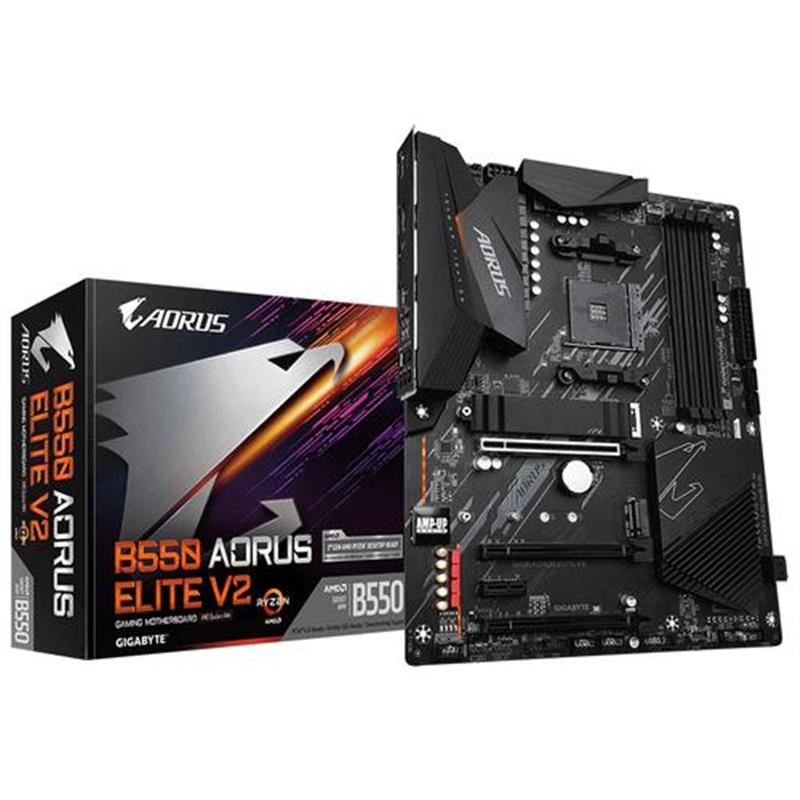

Gigabyte B550 AORUS ELITE V2
AMD B550 AORUS-moederbord met dubbele 12 + 2-fasen digitale VRM, vergrote heatsink, PCIe 4.0 x16-slot, dubbele PCIe 4.0 / 3.0 x4 M.2 met één thermische beveiliging, 2.5GbE LAN, RGB FUSION 2.0, Q-Flash Plus.
Belangrijkste eigenschappen
- Ondersteunt AMD Ryzen&trade 5000-serie / Ryzen&trade 5000 G-serie / Ryzen&trade 4000 G-serie en Ryzen&trade 3000-serie processors
- Dual Channel ECC / niet-ECC ongebufferde DDR4, 4 DIMMs
- 12 + 2 fasen Digital Twin Power Design met 50A DrMOS
- Geavanceerd thermisch ontwerp met vergrote heatsink
- Ultra Durable&trade PCIe 4.0 x16-slot
- Dubbele ultrasnelle NVMe PCIe 4.0 / 3.0 x4 M.2 met één thermische beveiliging
- AMP-UP Audio met ALC1200 en WIMA condensatoren
- Razendsnel 2.5GbE LAN met bandbreedtebeheer
- USB 3.2 Gen1 Type-C&trade aan de voorzijde en DisplayPort & HDMI voor meerdere schermen
- RGB FUSION 2.0 ondersteunt adresseerbare LED- en RGB-ledstrips
- Smart Fan 5 heeft meerdere temperatuursensoren, hybride ventilatorkoppen met FAN STOP
- Q-Flash Plus Update BIOS zonder de CPU, het geheugen en de grafische kaart te installeren
- Vooraf geïnstalleerd IO Shield voor eenvoudige en snelle installatie
Dominant in duisternis
In de donkere, sterrenloze nacht jaagt de valk zijn prooi angst aan. Zelfs met minimaal zicht lokaliseert de valk zijn prooi en anticipeert geduldig op het perfecte moment om naar binnen te duiken voor de moord. De valk domineert met zijn laserscherpe blik de duisternis van de nacht op dezelfde manier als AORUS Core Lighting het enorme AORUS-ecosysteem verlicht.
AMD StoreMI Technologie
GIGABYTE B550-moederborden maximaliseren het potentieel van uw pc met AMD StoreMI-technologie. StoreMI versnelt traditionele opslagapparaten om opstarttijden te verkorten en de algehele gebruikerservaring te verbeteren. Dit gebruiksvriendelijke hulpprogramma combineert de snelheid van SSD&rsquos met de hoge capaciteit van HDD&rsquos in een enkele schijf, verbetert de lees-/schrijfsnelheden van het apparaat zodat deze overeenkomen met die van SSD&rsquos, verbetert de gegevensprestaties voor ongelooflijke waarde en transformeert de dagelijkse pc tot een prestatiegericht systeem.
Ultieme krachtontwerp
Om de nieuwste 3e generatie AMD Ryzen&trade-processors volledig te ondersteunen, zijn B550 AORUS-moederborden uitgerust met de ultieme voedingsoplossing die uitgebalanceerd, digitaal en meerdere fasen is. Na talloze experimenten en testen presenteert GIGABYTE de onverslaanbare B550 AORUS-moederborden voor liefhebbers. Geen compromissen en nooit stoppen om hoger te bereiken.
Ongeëvenaarde prestaties
GIGABYTE realiseert zich dat de klant niet zal stoppen met het najagen van betere computerprestaties. Wij verzorgen het en implementeren op producten. Beschermende en geoptimaliseerde geheugentracering verbeteren de prestaties. Sneller lezen en schrijven is nodig om tijd te besparen en de efficiëntie te verbeteren. We bieden voldoende M.2-opslag met thermische beveiligingen om onbeperkt lezen en schrijven te garanderen. Door vooraf PCIe 4.0-compatibele componenten te gebruiken, kunnen de B550-moederborden gemakkelijker worden geüpgraded.
Geavanceerde thermische oplossing
Ongeremde prestaties worden gegarandeerd door de geavanceerde thermische oplossing, waaronder vergrote heatsink, hoogwaardige thermische geleidbaarheidspads en thermische beveiligingen. B550-moederborden zijn cool op MOSFET&rsquos en M.2 SSD&rsquos, zelfs bij volledige belasting. Het zorgt voor lagere temperaturen voor liefhebbers, overklokkers en professionele gamers.
Connectiviteit van de volgende generatie
Een high-end product moet toekomstbestendig zijn, zodat uw systeem up-to-date blijft met de nieuwste technologie. B550 AORUS-moederborden bieden alle netwerk-, opslag- en wifi-connectiviteit van de volgende generatie om u op de hoogte te houden.
Hifi audiosysteem
Voor liefhebbers is geluidskwaliteit net zo essentieel voor de game-ervaring. B550-moederborden zijn uitgerust met hoogwaardige audiocomponenten zoals Hi-Fi-kwaliteit WIMA FKP2-condensatoren en Nichicon Fine Gold-condensatoren om een uitstekende audio-ervaring te bieden. De exclusieve AORUS AMP-UP Audio-technologie zorgt voor de ideale geluidsoplossing aan boord voor de meest veeleisende audiofielen.
Hoogwaardige WIMA- en audiocondensatoren
De AORUS-moederborden beschikken over een combinatie van hifi-kwaliteit WIMA FKP2-condensatoren en hoogwaardige audiocondensatoren. Hoewel de hoogwaardige audiocondensatoren geschikt zijn voor hoogwaardige audioapparatuur en gebruikmaken van de modernste technologie om een rijk geluid in de bas en helderdere hoge frequenties te bieden, worden de WIMA FKP2-condensatoren veel gebruikt in hoogwaardige hifi-systemen. De toevoeging hiervan aan de exclusieve AOURS AMP-UP Audio-technologie zorgt voor de ideale geluidsoplossing aan boord voor de meest veeleisende audiofielen.
Geluidsbewaker voor audio
AORUS-moederborden zijn voorzien van een audio-ruisbescherming die de gevoelige analoge audiocomponenten van het bord in wezen scheidt van mogelijke geluidsoverlast op PCB-niveau. LED-spoorpadverlichting Brandt om de scheiding van de PCB-lagen weer te geven.
Ontwerp met meerdere zones voor lichtshows
Nu met meer LED-aanpassingen dan ooit, kunnen gebruikers hun pc echt aanpassen aan hun levensstijl. Met volledige RGB-ondersteuning en een opnieuw ontworpen RGB Fusion 2.0-toepassing heeft de gebruiker volledige controle over de LED&rsquos die het moederbord omringen.
Ultra duurzaam
GIGABYTE staat bekend om de duurzaamheid van het product en de hoge standaard van het fabricageproces. Vanzelfsprekend gebruiken we de beste componenten van hoge kwaliteit op B550-moederborden en versterken we elk onderdeel van de componenten om solide en duurzaam te zijn.
Gigabyte BIOS & APP Center
Goede software gaat hand in hand met perfecte hardware. B550-moederborden hebben verschillende handige en intuïtieve software gebundeld om gebruikers te helpen elk aspect van het moederbord te controleren.
Specificaties
CPU
AMD Socket AM4, ondersteuning voor: AMD Ryzen&trade 5000 Series / Ryzen&trade 5000 G-Series / Ryzen&trade 4000 G-Series en Ryzen&trade 3000 Series Processors
Chipset
AMD B550
Geheugen
1. 4 x DDR4 DIMM-sockets die tot 128 GB (32 GB enkele DIMM-capaciteit) systeemgeheugen ondersteunen
2. Ondersteuning voor DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3733 (OC) / 3600 (OC) / 3466 ( OC) / 3400 (OC) / 3200/2933/2667/2400/2133 MHz geheugenmodules
3. Dual-channel geheugenarchitectuur
4. Ondersteuning voor ECC niet-gebufferde DIMM 1Rx8 / 2Rx8 geheugenmodules
* Ondersteuning voor ECC-geheugen (ECC-modus) verschilt per CPU
5. Ondersteuning voor niet-ECC niet-gebufferde DIMM 1Rx8 / 2Rx8 / 1Rx16 geheugenmodules
6. Ondersteuning voor Extreme Memory Profile (XMP) geheugenmodules
Grafische kaarten aan boord
Geïntegreerde grafische processor:
1. 1 x DisplayPort, ondersteunt een maximale resolutie van 5120x2880 @ 60 Hz
* Ondersteuning voor DisplayPort 1.4-versie, HDCP 2.3 en HDR.
2. 1 x HDMI-poort, ondersteunt een maximale resolutie van 4096x2160 @ 60 Hz
* Ondersteuning voor HDMI 2.1-versie, HDCP 2.3 en HDR.
Maximaal gedeeld geheugen van 16 GB
Audio
1. Realtek® ALC1200 codec
2. High Definition Audio
3. 2/4/5.1/7.1-channel
4. Support for S/PDIF Out
LAN
Realtek® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)
Uitbreidingsslots
1. 1 x PCI Express x16 slot (PCIEX16), geïntegreerd in de CPU:
- AMD Ryzen&trade 5000-serie en Ryzen&trade 3000-serie processors ondersteunen PCIe 4.0 x16-modus
- AMD Ryzen&trade Ryzen&trade 5000 G-serie en Ryzen&trade 4000 G-serie processors ondersteunen PCIe 3.0 x16-modus
* Voor optimale prestaties, als er slechts één PCI Express grafische kaart moet worden geïnstalleerd, moet u deze in het PCIEX16-slot installeren.
2. 1 x PCI Express x16 slot (PCIEX2), geïntegreerd in de chipset:
- Ondersteunt PCIe 3.0 x2-modus
3. 1 x PCI Express x16 slot (PCIEX1_2), geïntegreerd in de chipset:
- Ondersteunt PCIe 3.0 x1-modus
4. 1 x PCI Express x1-slot (PCIEX1_1), geïntegreerd in de chipset:
- Ondersteunt PCIe 3.0 x1-modus
Opslaginterface
1. 1 x M.2-connector (M2A_CPU), geïntegreerd in de CPU, ondersteunt Socket 3, M-sleutel, type 2242/2260/2280/22110 SSD&rsquos:
- AMD Ryzen&trade 5000-serie en Ryzen&trade 3000-serie processors ondersteunen SATA en PCIe 4.0 x4/x2 SSD&rsquos
- AMD Ryzen&trade Ryzen&trade 5000 G-Series en Ryzen&trade 4000 G-Series Processors ondersteunen SATA en PCIe 3.0 x4/x2 SSD&rsquos
2. 1 x M.2-connector (M2B_SB), geïntegreerd in de chipset, ondersteunt Socket 3, M-sleutel, type 2242/2260/2280/22110 SSD&rsquos:
- Ondersteunt SATA en PCIe 3.0 x4 / x2 SSD&rsquos
3. 4 x SATA 6Gb/s connectoren, geïntegreerd in de chipset:
- Ondersteuning voor RAID 0, RAID 1 en RAID 10
USB
CPU:
1. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
2. 2 x USB 3.2 Gen 1 ports on the back panel
Chipset:
1. 1 x USB Type-C&trade port with USB 3.2 Gen 1 support, available through the internal USB header
2. 1 x USB 3.2 Gen 1 port on the back panel
3. 2 x USB 3.2 Gen 1 ports available through the internal USB header
4. 2 x USB 2.0/1.1 ports on the back panel
Chipset+USB 2.0 Hub:
1. 4 x USB 2.0/1.1 ports available through the internal USB headers
Interne I/O-connectoren
1. 1 x 24-pins ATX-hoofdstroomconnector
2. 1 x 8-pins ATX 12V-voedingsconnector
3. 2 x M.2 Socket 3 connectoren
4. 4 x SATA 6Gb/s-connectoren
5. 1 x CPU-ventilatorkop
6. 1 x waterkoeling CPU-ventilatorkop
7. 3 x systeemventilatorkoppen
8. 1 x CPU-koeler LED-strip / RGB LED-stripkop
9. 2 x adresseerbare LED-strip headers
10. 2 x RGB LED-strip headers
11. 1 x kop op het voorpaneel
12. 1 x audio-header op het voorpaneel
13. 1 x USB Type-C&trade-poort, met USB 3.2 Gen 1-ondersteuning
14. 1 x USB 3.2 Gen 1-header
15. 2 x USB 2.0 / 1.1-headers
16. 1 x Trusted Platform Module (TPM)-header (2x6-pins, alleen voor de GC-TPM2.0_S-module)
17. 1 x Clear CMOS-jumper
* Alle ventilatorheaders zijn onderhevig aan ondersteuning van AIO_Pump, Pump en high-performance ventilator met het vermogen om tot 2A/12V @ 24W te leveren.

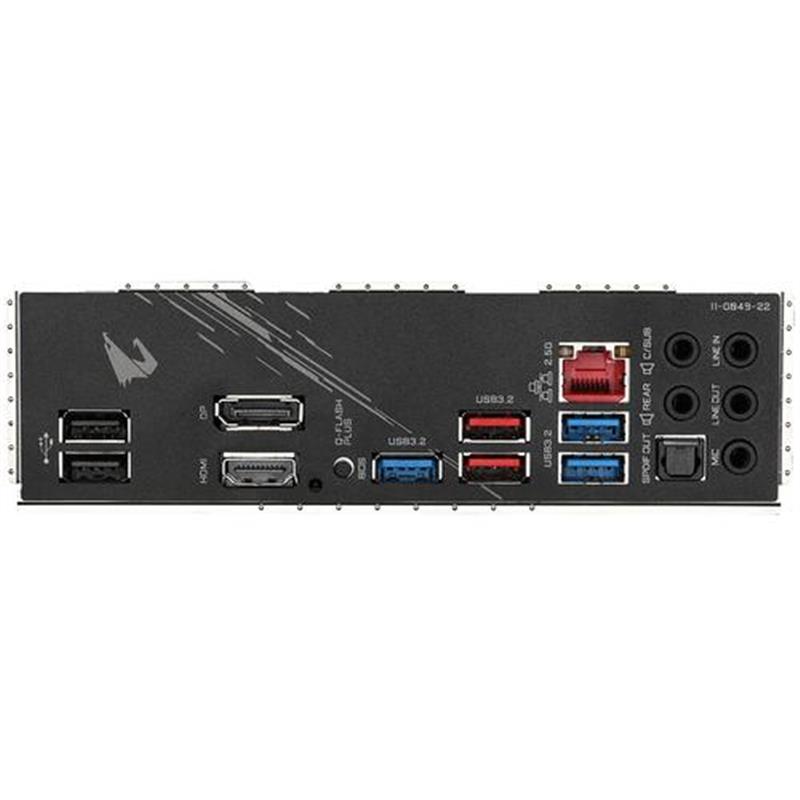

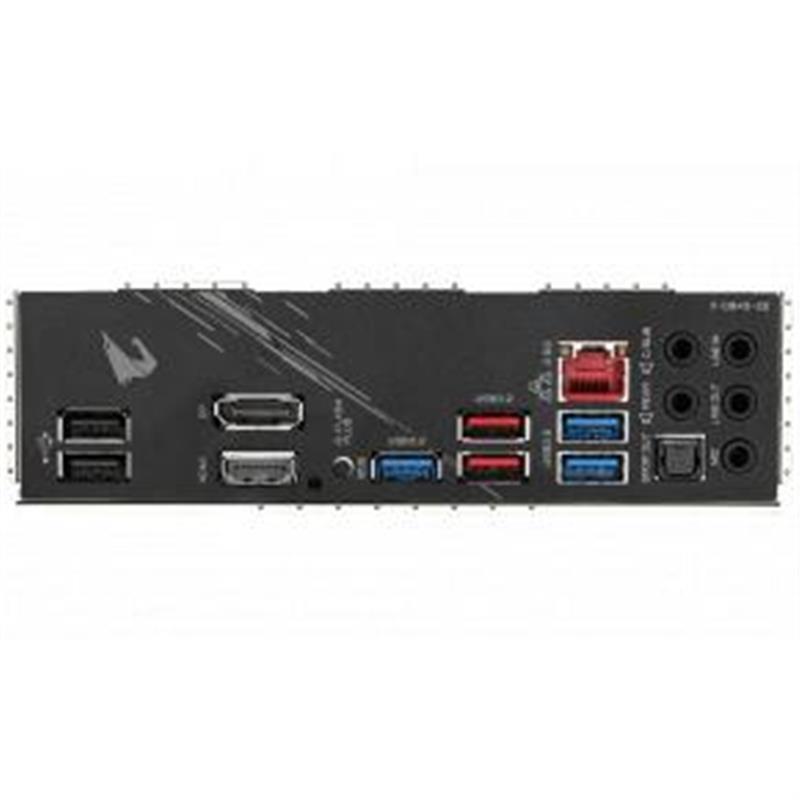

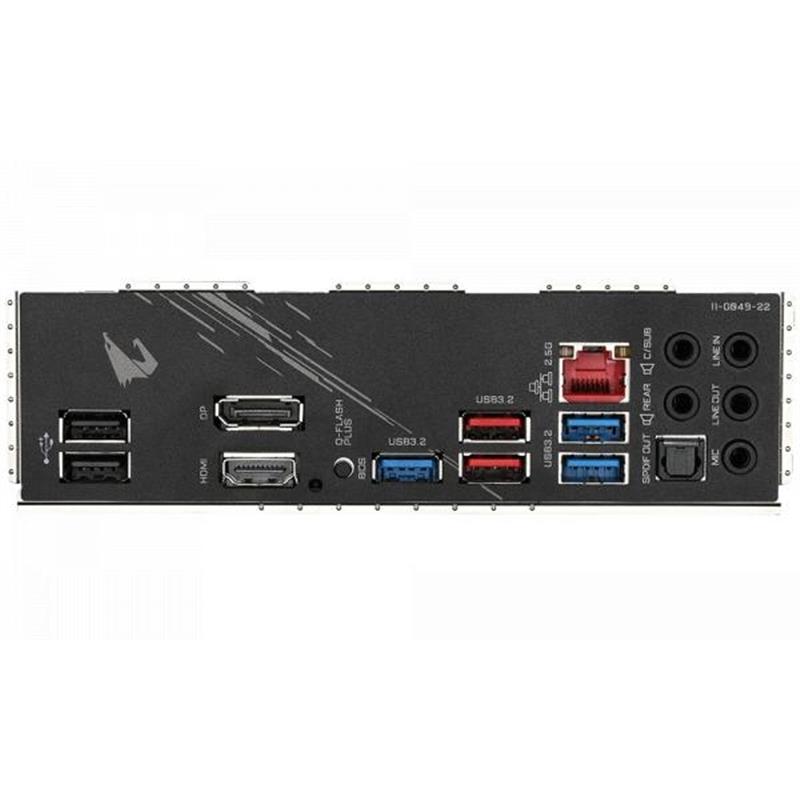

Connectoren op het achterpaneel
1. 1 x DisplayPort
2. 1 x HDMI-poort
3. 2 x USB 3.2 Gen 2 Type-A-poorten (rood)
4. 3 x USB 3.2 Gen 1-poorten
5. 2 x USB 2.0 / 1.1-poorten
6. 1 x Q-Flash Plus-knop
7. 1 x RJ-45-poort
8. 1 x optische S / PDIF Out-connector
9. 5 x audio-aansluitingen
I/O-controller
iTE® I/O-controllerchip
H / W-bewaking
1. Spanningsdetectie
2. Temperatuur detectie
3. Detectie ventilatorsnelheid
4. Detectie van waterkoeling debiet
5. Waarschuwing voor oververhitting
6. Waarschuwing ventilator defect
7. Ventilatorsnelheidsregeling
* Of de functie voor het regelen van de ventilatorsnelheid wordt ondersteund, hangt af van de ventilator die u installeert.
BIOS
1. 1 x 256 Mbit flits
2. Gebruik van gelicentieerd AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unieke kenmerken
1. Ondersteuning voor APP Center
* Beschikbare applicaties in APP Center kunnen per moederbordmodel verschillen. Ondersteunde functies van elke toepassing kunnen ook variëren, afhankelijk van de specificaties van het moederbord.
@BIOS
EasyTune
Snel opstarten
Spelversterking
AAN / UIT Opladen
RGB-fusie
Slimme back-up
Systeeminformatieviewer
2. Ondersteuning voor Q-Flash Plus
3. Ondersteuning voor Q-Flash
4. Ondersteuning voor Xpress Install
Softwarebundel
1. Norton® Internet Security (OEM-versie)
2. Realtek® 8125 Gaming LAN bandbreedteregeling hulpprogramma
Besturingssysteem
Ondersteuning voor Windows 10 64-bit
Vormfactor
ATX-vormfactor 30,5 cm x 24,4 cm
Opmerking
1. Vanwege verschillende Linux-ondersteuningscondities die worden geleverd door chipsetleveranciers, downloadt u de Linux-driver van de website van de chipsetleverancier of de website van een derde partij.
2. De meeste hardware-/softwareleveranciers bieden mogelijk geen stuurprogramma&rsquos meer aan om Win9X / ME / 2000 / XP te ondersteunen. Als stuurprogramma&rsquos beschikbaar zijn bij de leveranciers, zullen we deze bijwerken op de GIGABYTE-website.
